当前位置:首页 > 产品中心 > 温度仪表系列 > 热电偶 > | 超高温钨铼热电偶 咨询电话：010-67971886 咨询传真：010-67971886 咨询邮箱：bjdcyb@126.com |
|
钨铼热电偶采用装配式结构，可长期测量0-2300℃范围内介质温度，我司钨铼热电偶感温元件与保护管之间抽真空后再冷端密封(密封胶可在300℃以下长期使用)，确保管内无残氧，可在任意环境中灵活使用。 国标钨铼热电偶分度号可分为WRe3/25和WRe5/26，ASTM分度号对应为D与C。 |
| 分度号 | 偶丝材质 |
测温范围 （满量程） |
允许误差 |
| D | WRe3/25 | 0 - 2300℃ | ±0.5%t |
| C | WRe5/26 | 0 - 2300℃ | ±0.5%t |
| 接线方式 | ：接线盒、扁插头、简易端子； |
| 安装方式 | ：无固定装置、固定螺纹、固定法兰； |
| 保护管直径 | ：常用6mm、8mm、12mm、16mm、22mm、30mm； |
| 保护管材质 | ：特纯刚玉、再结晶碳化硅、钼、钽、钨； |
| 保护管长度 | ：按要求制作； |
 |
 |
 |
 |
|

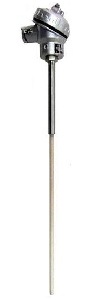

无固定装置 接线盒 非金属保护管 |

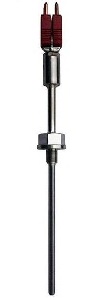

固定螺纹 扁插头 金属保护管 |

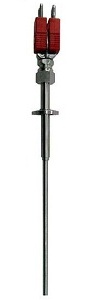

固定法兰 扁插头 金属保护管 |

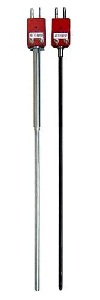

无固定装置 扁插头 金属保护管 |
| 种类 | 代码 | 代码说明 | 备注 | |
| ① | 分度号 |
D C |
WRe3/25 WRe5/26 |
|
| ② | 安装方式 |
1 2 4 |
无固定装置 固定螺纹 固定法兰 |
|
| ③ | 接线方式 |
0 3 7 |
简易端子 铸铝防水接线盒 扁接插式 |
电气出口默认为M20*1.5 不同请备注 |
| ④ | 保护管直径 |
6 8 12 16 22 30 |
6mm 8mm 12mm 16mm 22mm 30mm |
钼、钽、钨可许选6-8mm 高纯刚玉可选8-22mm 再结晶碳化硅可选30mm |
| ⑤ | 总长L（mm） | 实际值 | 实际值 | |
| ⑥ | 保护管材质 |
R S M TA W |
高纯刚玉 再结晶碳化硅 钼 钽 钨 |
1700℃ 1700℃ 2000℃ 2300℃ 2300℃ |
| ⑦ | 插深I（mm） | 实际值 | 实际值 |
无固定装置 不需要提供插深 |
| ⑧ | 安装附件 |
空白 T |
无安装附件 配套附件 |
螺纹为直形连接头 法兰为配对法兰与螺栓 |
|
* 钼丝或钨丝炉中使用，不适用于石墨炉，因钼管在碳气氛中1500℃易碳化。 * 若安装方式为螺纹或法兰，请提供具体螺纹和法兰规格 * 选型举例 WRWC-178-500M350 C型钨铼热电偶，无固定装置，扁插头，直径8mm，总长500mm，插深350mm，保护管材质钼管，最高可测量2000℃； |
||||
