一体化温度变送器通常和显示仪表、记录仪表及电子计算机配套使用，其供电电源最小电压为12V，最高电压为35V，额定电压为24V，在实际使用过程中，一般使用供电电压为24V。一般二次仪表本身带有24V供电电源，在这种情况下直接按二次仪表说明书接线则可，若无24V供电电源，则需要另加24V单独供电。

  无论二次仪表自带供电，还是另接24电源，其基本接线方式还是如下图所示：

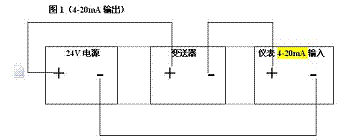

  1、变送器4-20mA输出（其他电流信号输出同）的情况下：


  说明：温度变送器正级接24V电源正级，温度变送器负级接二次仪表正级，24V电源负级接二次仪表负级，请注意变送器信号线和电源线共用

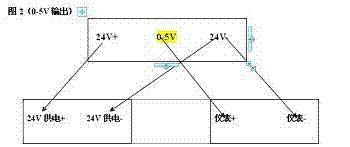

  2、变送器0-5V输出（其他电压信号输出同）的情况下：

  说明：
