当前位置:首页 > 产品中心 > 二次仪表 > 各种仪表配件 > | DX40无纸记录仪 咨询电话：010-67971886 咨询传真：010-67971886 咨询邮箱：bjdcyb@126.com |

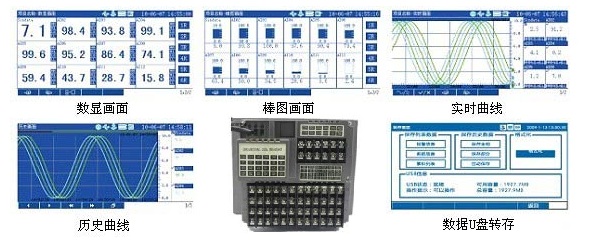

| DX40无纸记录仪最多具有16个模拟量输入通道、2个脉冲量输入通道、6个报警输出通道、4个模拟量输出通道、6个时间比例输出通道、4个PID控制回路及100mA配电输出，并具有1个RS-232C通讯接口、1个隔离型RS-485通讯接口和1个U盘接口。采集的数据存储在RAM存储中，它能以曲线、工程量数据和百分量等多种形式显示实时数据或追忆历史数据，也可以将数据通过RS-232C或RS-485通讯接口远传。 |
| 1、显示器 | ：7英寸480*240点阵式液晶显示屏，LED背光（蓝色或彩色）； |
|
2、输入信号 |
：电压 0-5V、1-5V、0-20mV、0-100mV可选； ：电流 0-10mA、4-20mA可选； ：热电偶 B、E、J、K、S、T、N、R可选； ：热电阻 pt100、cu50可选； ：频率 0-10KHz； |
| 3、输出规格 | ：6路报警输出、4路模拟量输出和1路配电输出（选配）； |
| 4、精度等级 | ：±0.2%FS； |
| 5、记录间隔 | ：1s-60h可选； |
| 6、存储容量 | ：32M； |
| 7、存储时间 | ：10天到10年（具体时间根据记录间隔和通道数来确定）； |
| 8、通讯方式 | ：RS232或RS485，波特率为1200bps-115200bps可选； |
| 9、供电电源 | ：220VAC±10%、24VDC； |
| 10、工作条件 | ：环境温度（0-50℃）、环境湿度（10-85）%RH 无结露； |
| 11、仪表尺寸 | ：外型尺寸（180*144*104mm）、开孔尺寸（138*138mm）； |
| 12、通道数量 | ：1 - 16通道可选； |
 |
 |
 |
| 蓝屏 | 彩屏 |
| DX40 | ||
| 功能 | 代码 | 代码说明 |
| 屏幕 |
A B |
蓝屏 彩屏 |
| 通道数 |
2 4 ........ 14 16 |
二路输入 四路输入 ........ 十四路输入 十六路输入 |
| 频率输入 |
F0 F1 F2 |
无 一路频率器输入 二路频率器输入 |
| 报警触点 |
00 02 04 06 |
无 2路报警输出 4路报警输出 6路报警输出 |
| 流量运算 |
O L F |
无 流量积累 温压补偿 |
| PID运算 |
C0 C1 C2 C3 C4 |
无 一路PID回路 二路PID回路 三路PID回路 四路PID回路 |
| 通讯方式 |
T0 T1 T2 T3 |
无 RS-232通讯 RS-485通讯 RS-232打印 |
| 模拟输出 |
A0 A1 A2 A3 A4 |
无 一路模拟输出 二路模拟输出 三路模拟输出 四路模拟输出 |
| 配电输出 |
P0 P1 |
无 一路配电输出 |
| USB接口 |
0 1 |
无 带USB接口 |
| 供电方式 | A | AC220V |
| 典型型号：DX40A - 121A | ||
